Fernsteuerung
Für den Betrieb von Strahlanlagen ist seit vielen Jahren eine Fernsteuerung gesetzlich vorgeschrieben – als Sicherheitsschaltung und zum persönlichen Schutz.
Geräte von Schmidt Sandstrahltechnik werden über eine zweigeteilte Fernsteuerung – pneumatisch bzw. elektropneumatisch – betrieben, die nach dem Zwei-Schlauch-Prinzip (Zwillingsschlauch, separates Ein- und Auslass-Ventil) funktioniert. Die Betätigung erfolgt direkt an der Strahldüse über einen Handhebel bzw. Magnetschalter.

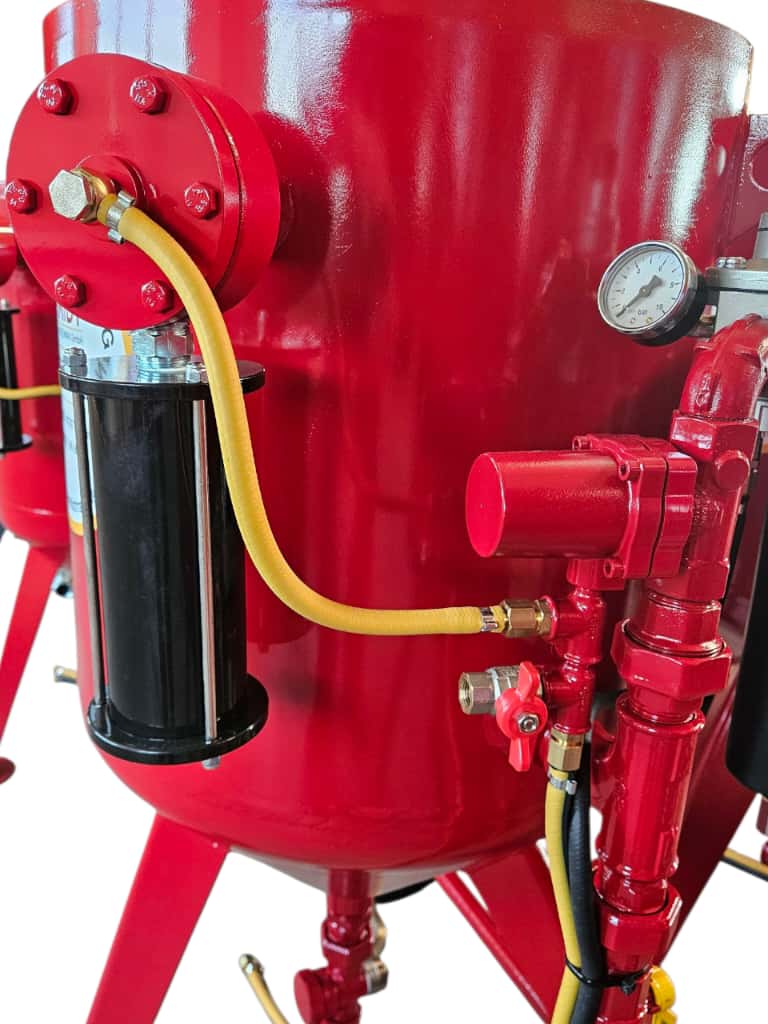

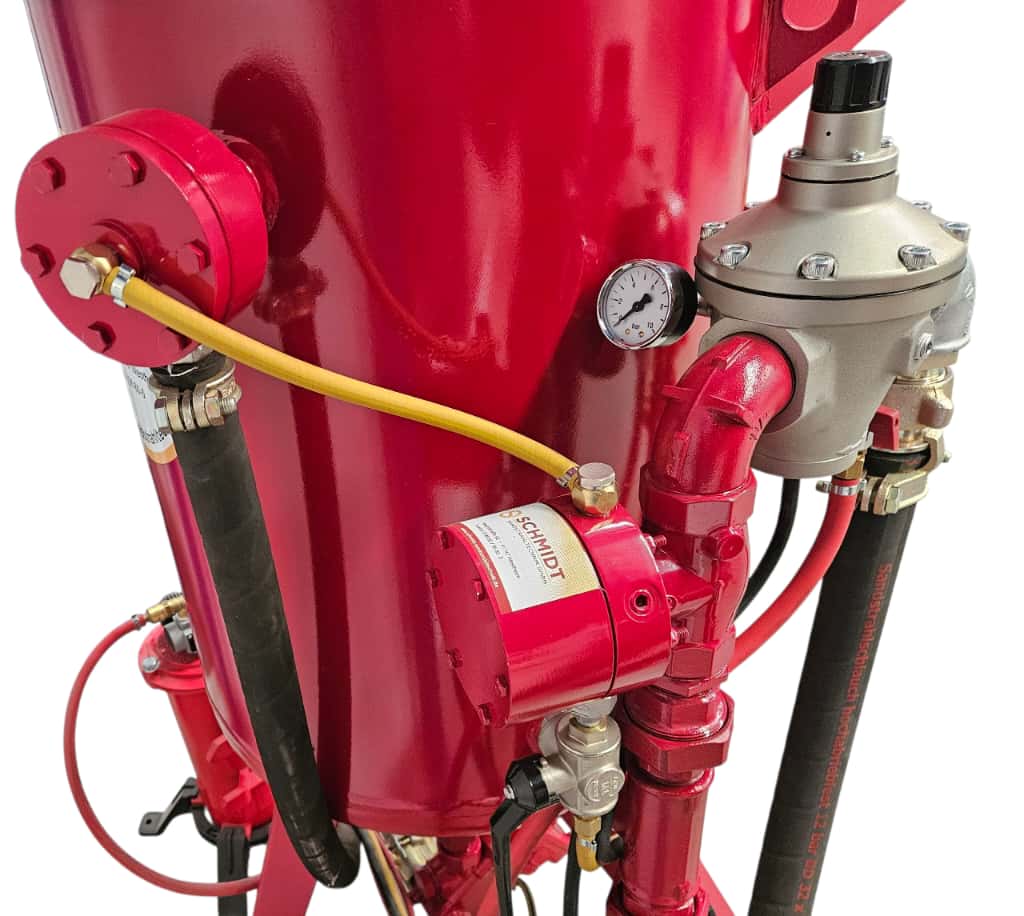

Fernsteuerung pneumatisch bzw. elektropneumatisch (zum Vergrößern bitte auf das Bild klicken)

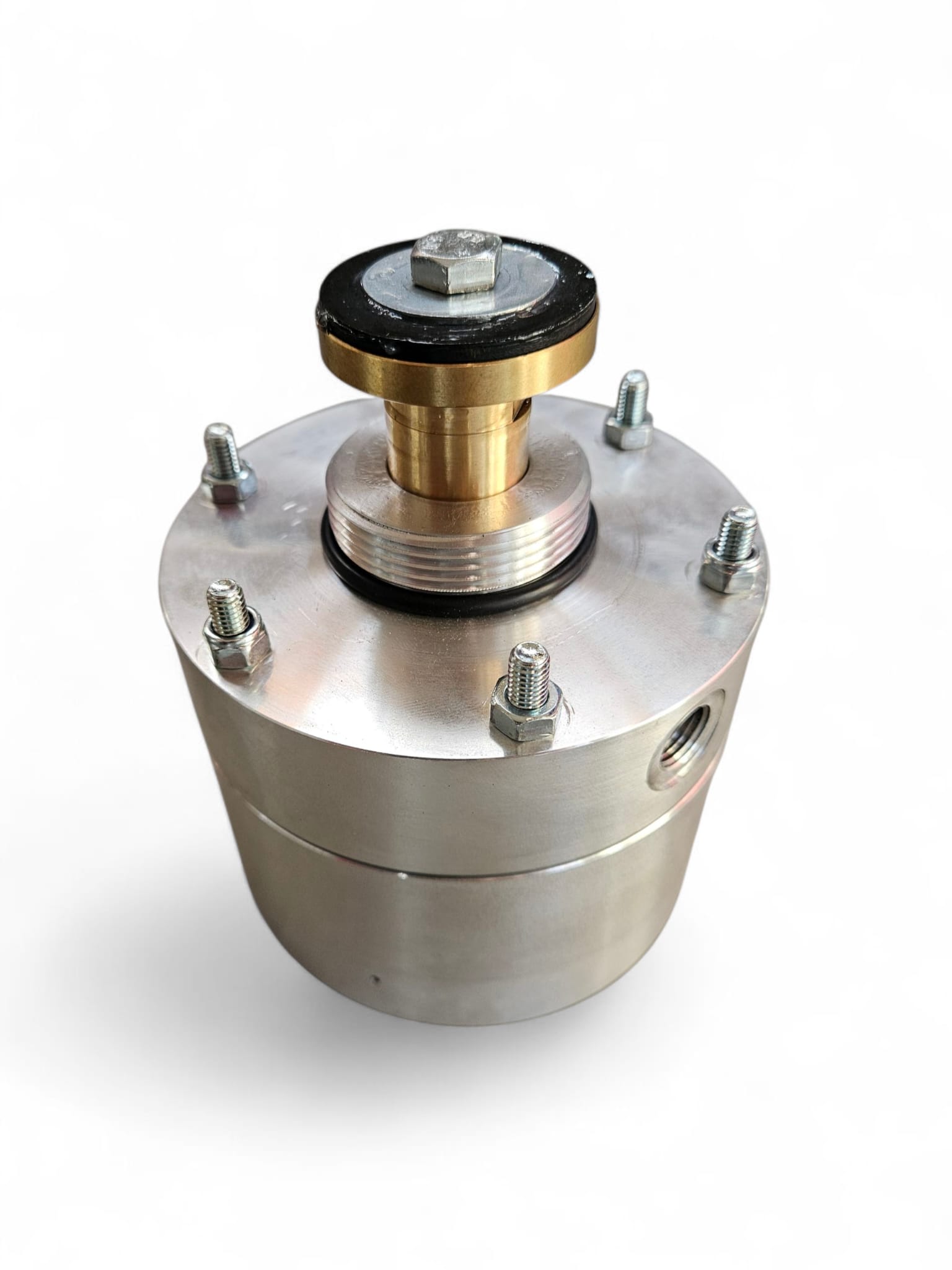

Das Einlass-Ventil arbeitet im Reinluftbereich und bleibt ohne Steuerluftbeaufschlagung mittels Federkraft geschlossen. Der Arbeitshub bei Ein- und Auslass-Ventil entsteht über eine robuste Membrane. Das Auslass-Ventil – seit Anfang 2006 ist eine zusätzliche Gewebemembrane eingebaut – benötigt keine stör- und verschleißanfälligen Kolben: Der Feinstaub kann diese somit nicht festsetzen oder zerstören. Zudem verkürzen sich die Schaltzeiten. Ohne Steuerluftbeaufschlagung ist das Auslass-Ventil offen und entlüftet über den Schalldämpfer das Strahlgerät.
Ab einer Schlauchlänge von 20 m empfehlen wir unsere elektropneumatische Fernsteuerung – eine Eigenentwicklung von Schmidt Sandstrahltechnik -, die durch ihre sekundenschnellen Ein- und Abschaltzeiten ein Nachexpandieren des Strahlmittels verhindert.
Schlauchlängen bis zu 100 m sind möglich, zudem lassen sich Eigen- und sogar Fremdfabrikate nachrüsten.
Fernsteuerung pneumatisch
Informationen zur zweigeteilten pneumatischen Fernsteuerung mit separatem Ein- und Auslass-Ventil.
Fernsteuerung elektropneumatisch
Informationen zur elektro-pneumatischen Fernsteuerung mit Steuerauslösung.
Sandnachlaufstopp-Einrichtung
Die Sandnachlaufstopp-Einrichtung: für mehr Sicherheit, verhindert den Strahlmittelnachlauf.
Magnetschalter mit Magnethandband
Optimal für ermüdungsfreies Arbeiten ist unser Magnetschalter, eine erfolgreiche Eigenentwicklung.
Für Strahlräume und Baustelleneinsätze mit unterschiedlichen Bearbeitungsdrücken ist ein ferngesteuerter Pilot-Regler erhältlich. Er erlaubt bei Schmidt-VARIO-Anlagen die bequeme und schnelle Regulierung ohne den Einsatzort, etwa das Gerüst, zu verlassen.
Fernsteuerung pneumatisch
Fernsteuerung
- zweigeteilte pneumatische Fernsteuerung mit separatem Ein- und Auslass-Ventil (in den Größen 1/2″, 1″, 1 1/2″ erhältlich)
- Doppelsteuerschlauch (Zwillingsschlauch) und pneumatischer Handhebel zum Ansteuern der Ventile
- unterschiedliche Ventil-Querschnitte lieferbar für Minimierung des Druckverlusts
- Arbeitshub erfolgt über robuste Membrane für schnelle Ein- und Abschaltzeiten
- Auslass-Ventil ohne stör- und verschleißanfällige Kolben
Für kürzeste Schaltintervalle und geringsten Strahlmittelverlust sorgen unsere Handhebel III und PG, die direkt an der Düse betätigt werden
- Robuste Bauform
- Leicht nachrüstbar
- Exaktes Düsenhandling
- Reduzierter Kraftaufwand
- Schnelle Ein- und Ausschaltzeiten
Die extrem bruchfesten und robusten pneumatischen Handhebel zum Ansteuern der Ventile bestehen aus massivem Aluminium und Edelstahl. Sie sind leichtgängig und benötigen aufgrund des Schutzbügels keine Sicherungsfedern oder -klappen.
Unsere Ein- und Ausschalter (Handhebel) für die pneumatische Fernsteuerung sind Eigenentwicklungen.
Klassische Form

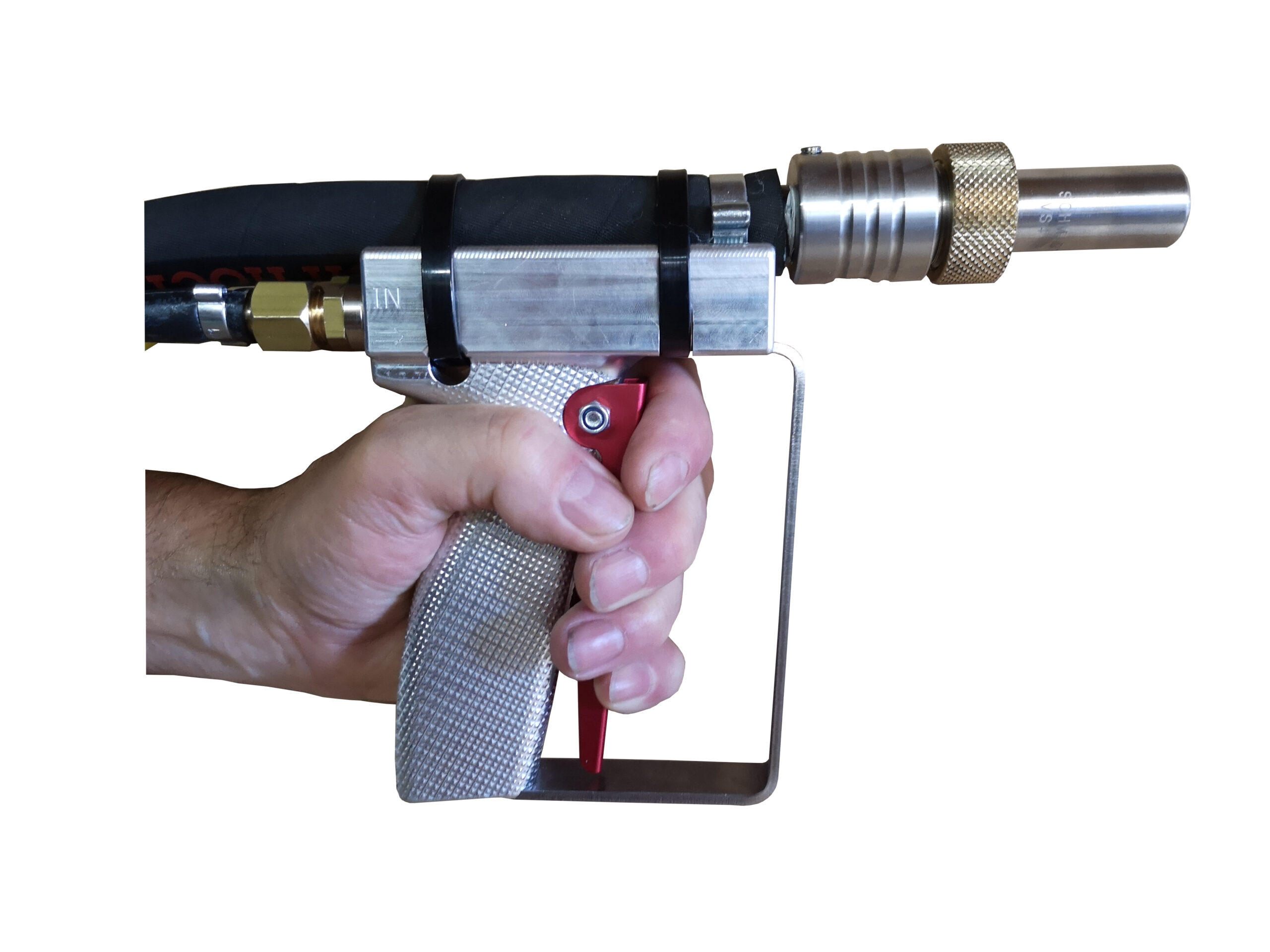

Weiterentwicklung des Handhebels III im Pistolengriffdesign – ergonomisches Design für noch komfortableres und präziseres Sandstrahlen.
Unsere Handhebel
Unsere Ein- und Ausschalter (Handhebel) für die pneumatische Fernsteuerung sind Eigenentwicklungen. Sie werden direkt an der Düse betätigt, was für kürzeste Schaltintervalle und geringsten Strahlmittelverlust sorgt.
Im Vergleich zu anderen Fabrikaten haben die Handhebel von Schmidt Sandstrahltechnik geänderte Luftkanäle und einen zusätzlichen Stößel. Im Ruhezustand verschließt er den Eintrittskanal und somit den Durchgang. Das ständige Blasen wie bei anderen marktüblichen Ausführungen gehört der Vergangenheit an. Daraus folgt eine erhebliche Drucklufteinsparung.
Vorteile gegenüber herkömmlichen Handhebeln im Überblick:
- Extrem bruchfest – gefertigt aus Aluminium und Edelstahl
- Leichtgängig – aufgrund des Schutzbügels werden keine Sicherungsfedern oder -klappen benötigt
- Drucklufteinsparung – kein ständiges Blasen im Ruhezustand
- Vereisung – Eistropfenbildung bei kaltem Wetter fast unmöglich
- Verschmutzung – fast unmöglich
Fernsteuerung
- Grundausführung wie Fernsteuerung pneumatisch

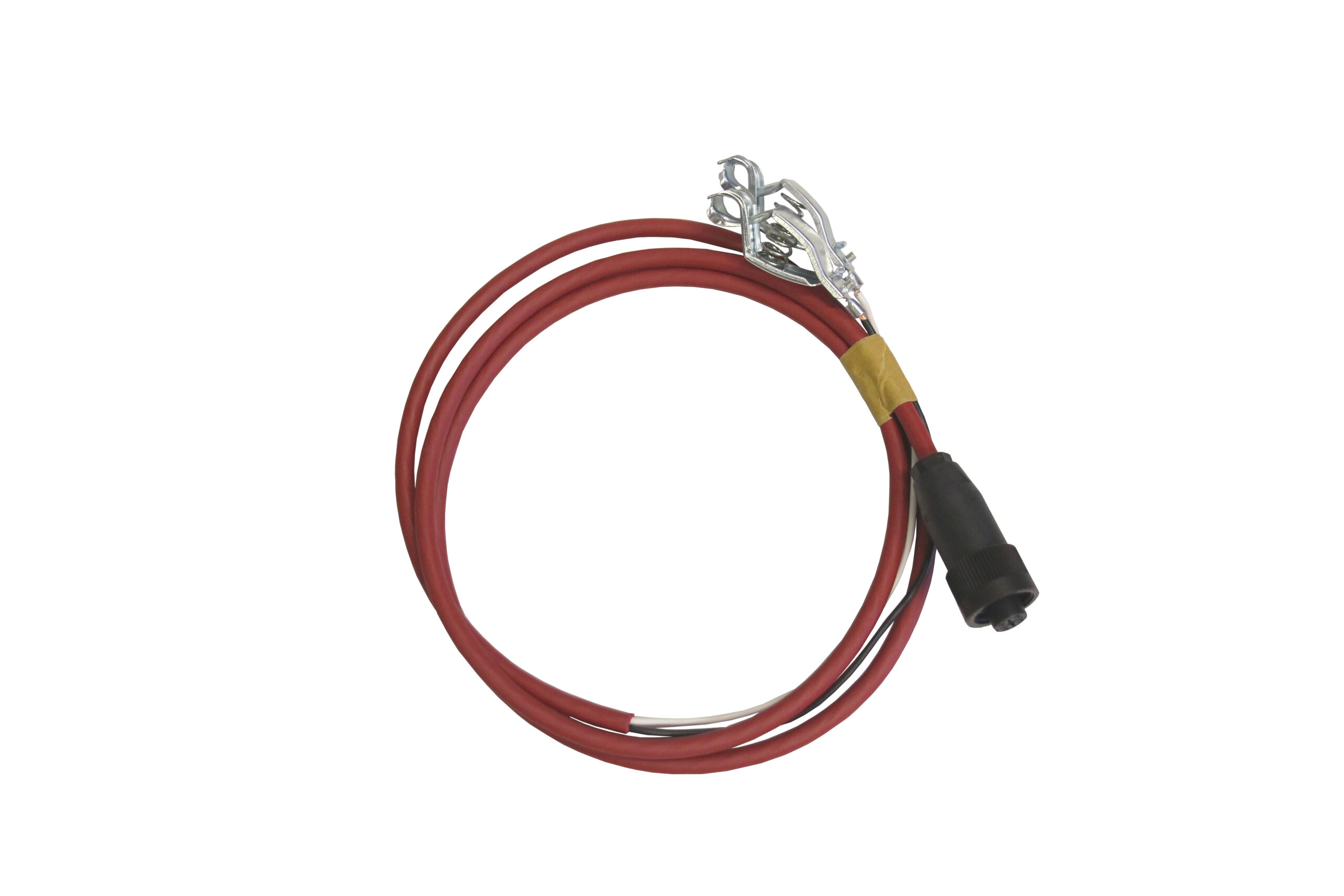

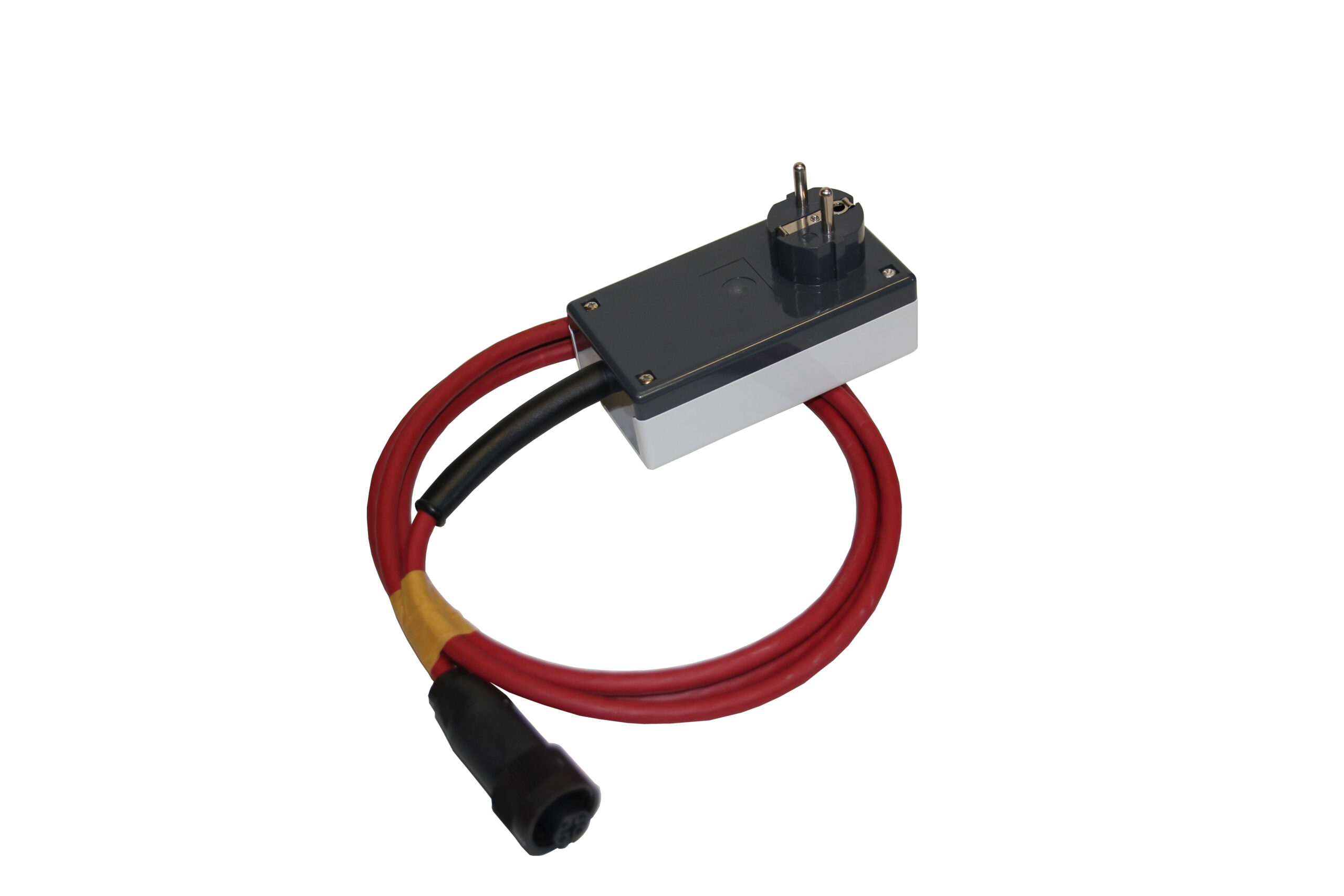

- Netzgerät, Anschlusskabel mit Batterieklemmen, Prüfstecker, Stromeinspeisungskabel sowie am Strahlschlauch montiertes Steuerkabel
- Steuerauslösung im Elektro-Schaltkasten über Lichtdiodenschaltung

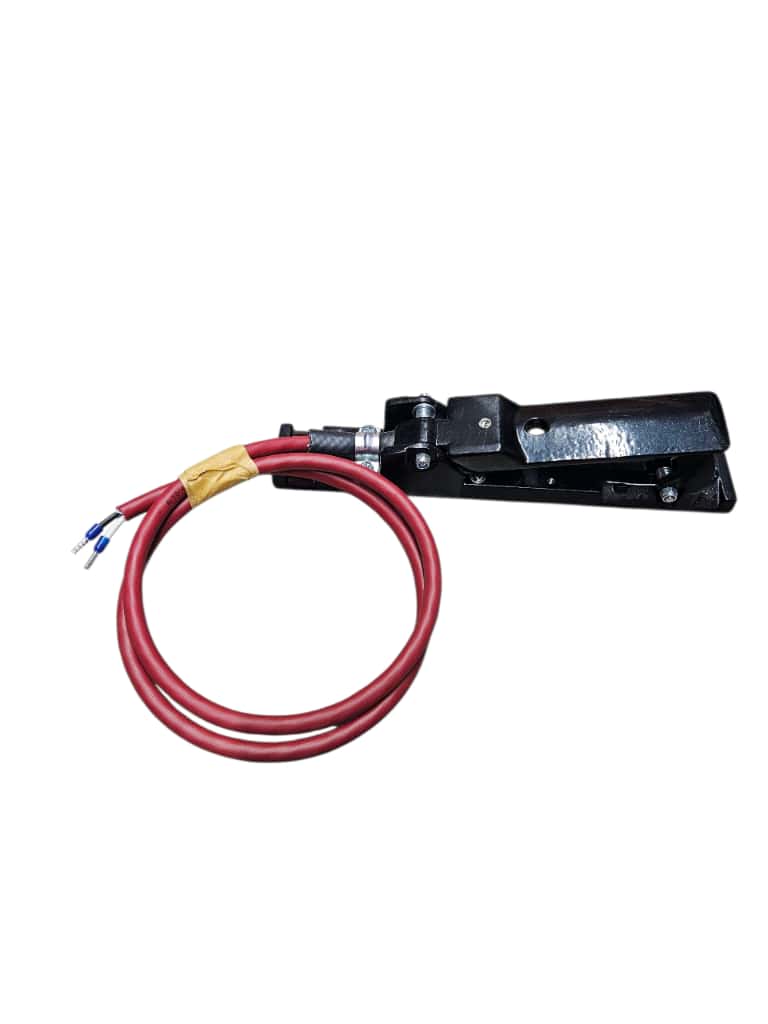

- Auslösung am Strahlkopf durch Elektro-Handhebel bzw. Magnetschalter mit Magnethandband oder -clips
- sekundenschnelle Ein- und Abschaltzeiten, dadurch kein Nachexpandieren des Strahlmittels
- empfehlenswert ab einer Schlauchlänge von 20 m; Schlauchlängen bis 100 m möglich
- erfolgreiche Eigenentwicklungen von Schmidt Sandstrahltechnik, nachrüstbar als Komplettsatz für Eigen- und Fremdfabrikate
Fernsteuerung elektropneumatisch

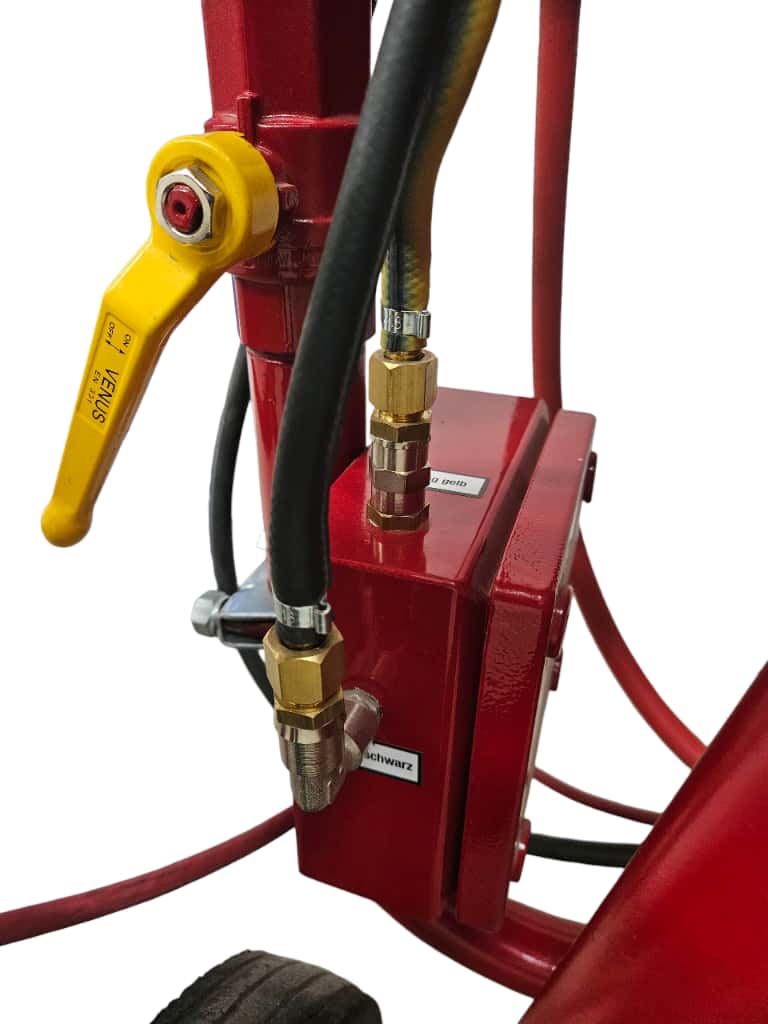

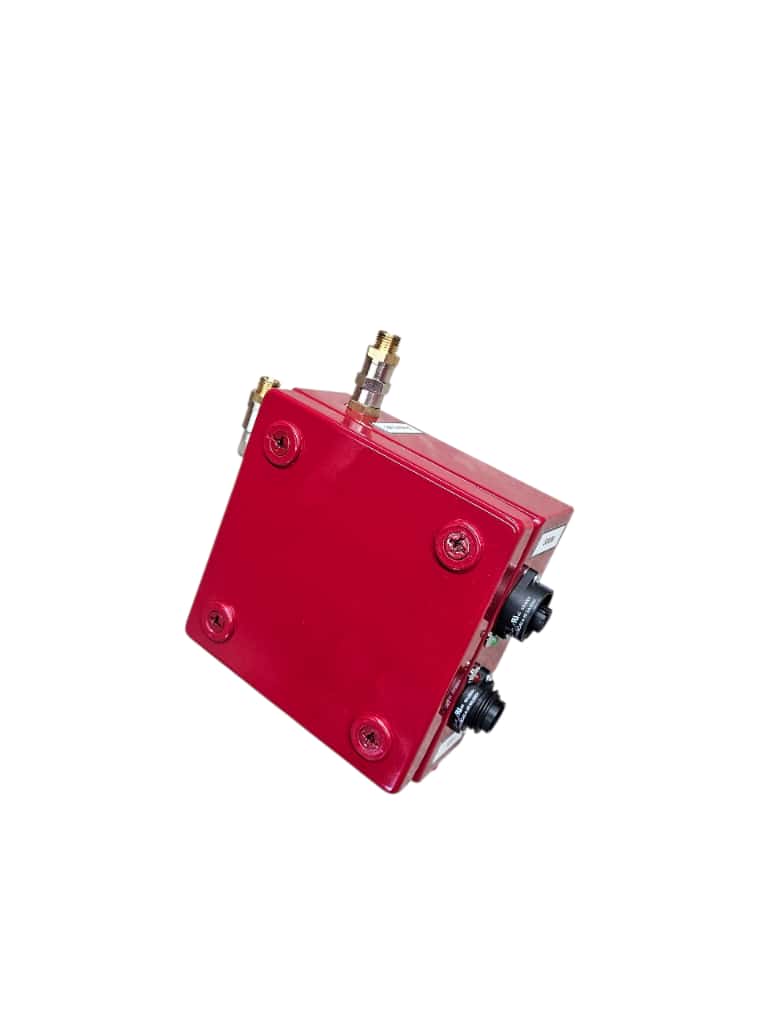

Elektro-Schalkasten
Bei herkömmlichen Schaltkästen ohne Funkenlöschung entsteht beim Ein- und Ausschalten durch die Magnetspule ein Abreißfunke, der im Laufe der Zeit den Kontakt verschweißt – die Anlage lässt sich nicht mehr abstellen, was ein enormes Sicherheitsrisiko bedeutet.
Im Gegensatz dazu erfolgt die Steuerauslösung im Elektro-Schaltkasten – eine bewährte Eigenentwicklung von Schmidt Sandstrahltechnik und ausgelegt für ca. eine Million Schaltspiele – über eine Lichtdiodenschaltung und damit funkenfrei.
Der Elektro-Schaltkasten wird wahlweise per Netzgerät (220~/ 12 V) oder Kompressorbatterie (12 V) angesteuert. Im Lufteingangsbereich ist ein spezieller Schmutzfänger vorgeschaltet. Für die übersichtliche und rasche Funktionsprüfung befinden sich zwei Kontrolldioden (rot/ grün, Netz- und Betriebsspannung) an der Seite, ein separater Prüfstecker ist im Lieferumfang enthalten.
Magnetschalter
Für kürzeste Schaltintervalle und geringsten Strahlmittelverlust sorgt unser Magnetschalter, der direkt an der Düse betätigt wird.
- Robuste Bauform
- Leicht nachrüstbar
- Exaktes Düsenhandling
- Reduzierter Kraftaufwand
- Schnelle Ein- und Ausschaltzeiten

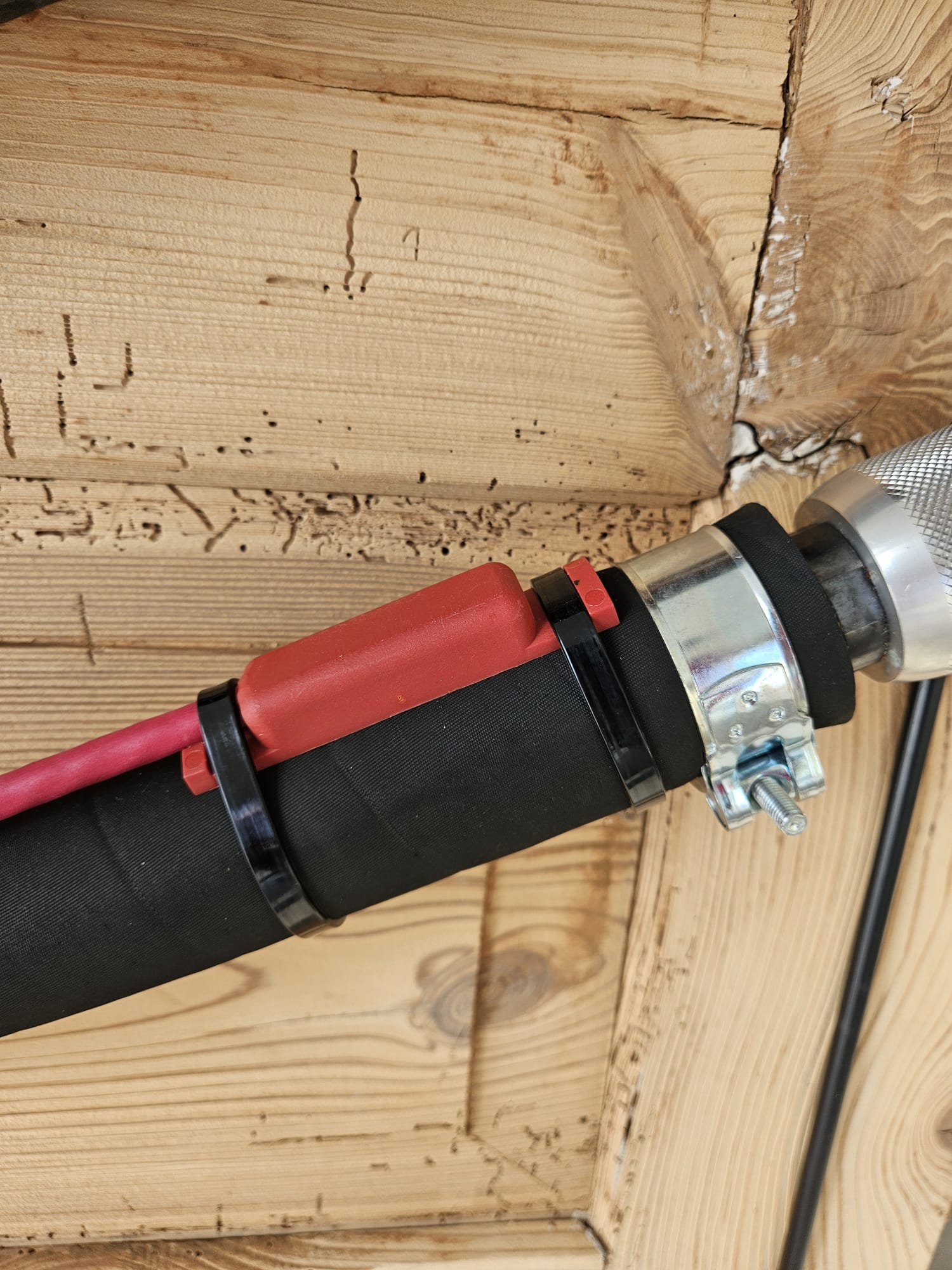

Magnetschalter
Optimal für ermüdungsfreies Arbeiten ist unser Magnetschalter, eine erfolgreiche Eigenentwicklung von Schmidt Sandstrahltechnik.

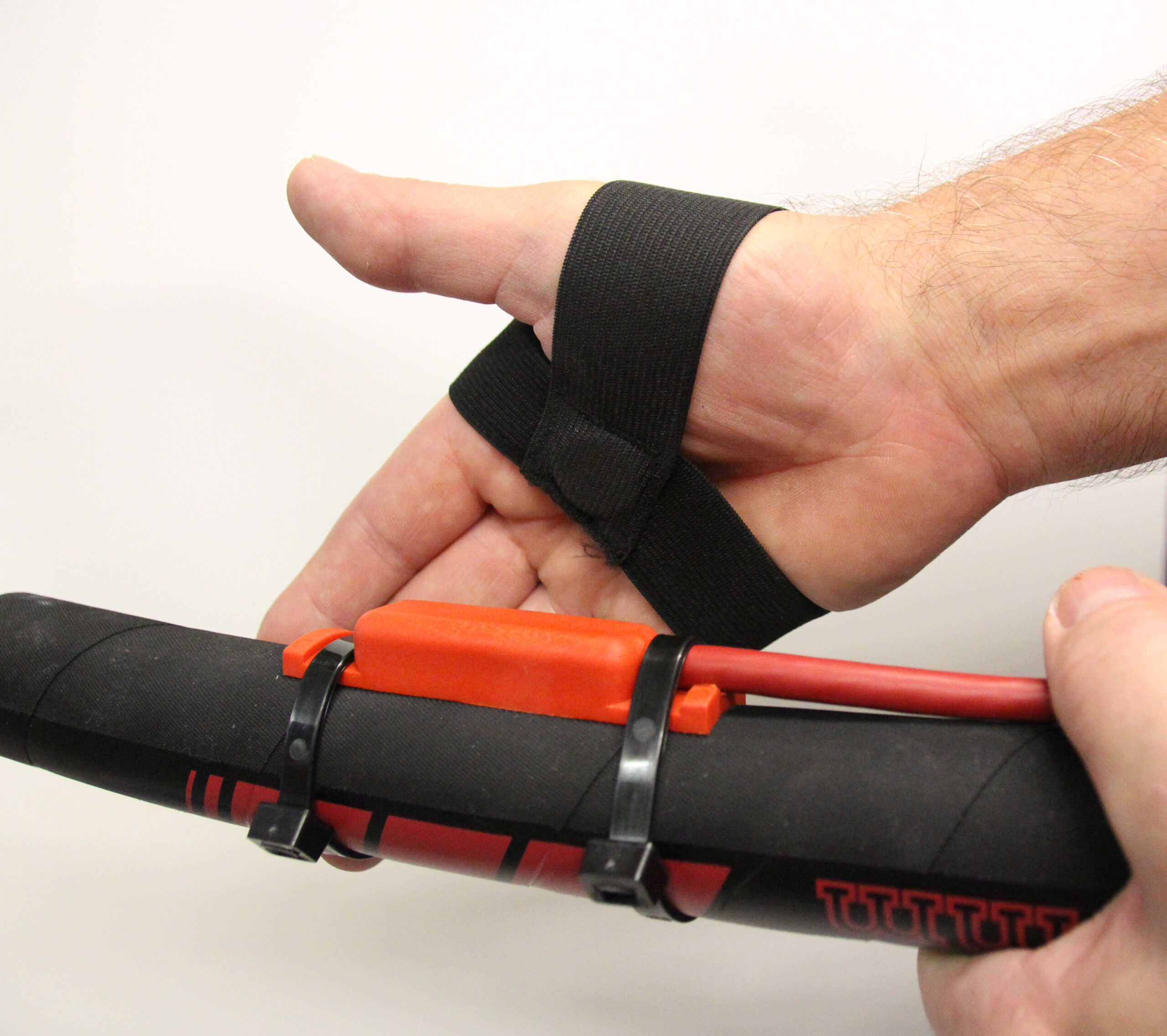

Er besteht aus einem bruchfesten Kunststoffgehäuse. Im Inneren verbirgt sich eine ausgeklügelte Magnetschaltung. Die Auslösung am Strahlkopf erfolgt per Magnethandband, das einfach unter dem Strahlhandschuh getragen wird – erschöpfendes Dauerdrücken wie bei einem Handhebel gehört der Vergangenheit an.

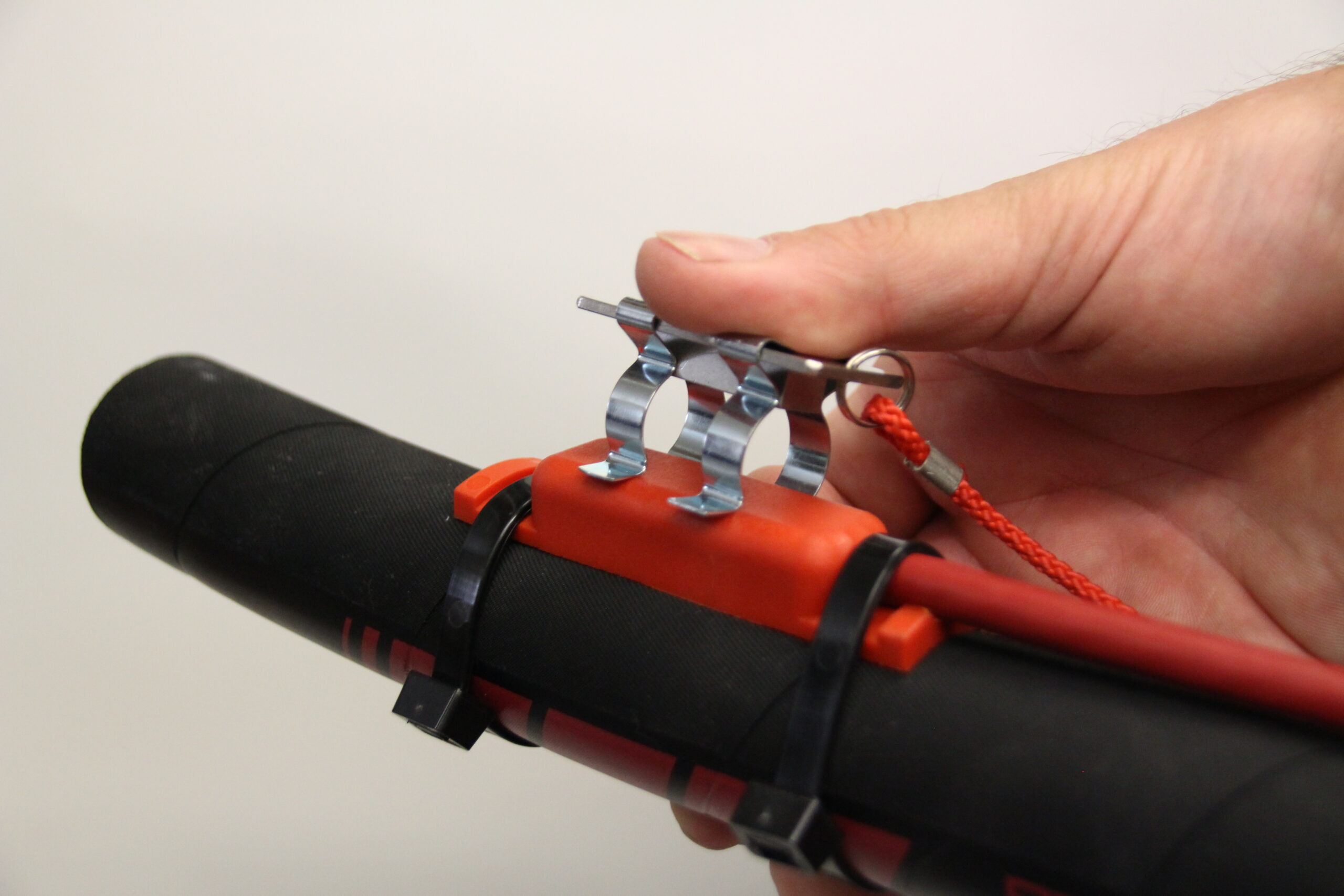

Der Magnetclips ist auch eine clevere Weiterentwicklung in puncto Sicherheit und Komfort: Er wird direkt auf den Magnetschalter aufgesteckt und löst bei korrektem, festem Sitz den Kontakt zum Einschalten aus. Eine rund 40 cm lange Verbindung führt zu einem Armband: Dies ermöglicht festes Zugreifen bei gleichzeitiger Bewegungsfreiheit.
Bei überraschenden Ereignissen wie Stolpern oder Sturz verändert der Anwender abrupt seine Haltung – der Clips wird vom Magnetschalter abgezogen und der Strahlvorgang sofort gestoppt. So bleibt der persönliche Schutz auch beim Loslassen des Schlauches garantiert.
Magnetschalter mit Magnethandband/ Clips (zum Vergrößern bitte auf das Bild klicken)
Magnetschalter mit Magnetclips
Nachlaufstopp
für Schmidt-VARIO-Anlagen

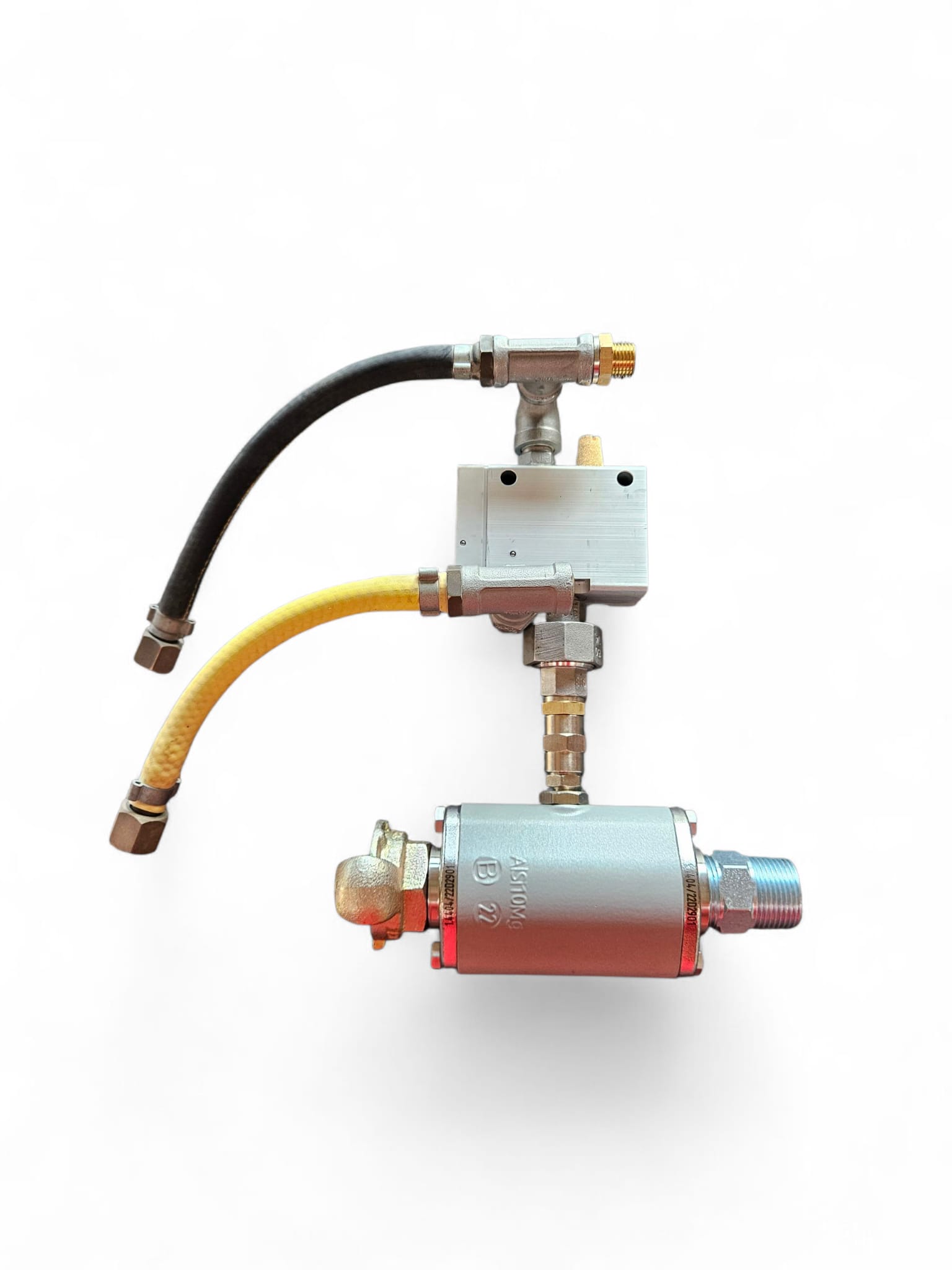

Die Sandnachlaufstopp-Einrichtung, eine erfolgreiche Eigenentwicklung von Schmidt Sandstrahltechnik für mehr Sicherheit, verhindert den Strahlmittelnachlauf: Sofort nach dem Loslassen des Handhebels bzw. Magnetschalters schließt sich das Quetschventil. Erst anschließend wird der Kessel entlüftet.
Die Nachlaufstopp-Einrichtung für Schmidt-VARIO-Anlagen ist in zwei Baugrößen lieferbar:
- DN 20 (¾“) für 25 Liter Kesselinhalt
- DN 32 (1 ¼“) für 45, 60, 100, 125 und 200 Liter Kesselinhalt
- Fassaden-Reinigung
- Entfernung von Farben und Lacken auf Holz
- Brandschaden-Sanierung
- Graffiti-Entfernung
- Glasperlen strahlen
Nachrüstung
Die Lieferung erfolgt komplett vormontiert zum einfachen Nachrüsten an alle Schmidt-VARIO-Anlagen (Niederdruckstrahlgeräte). Abhängig von Kesselausführung und Art ist der Einbau auch bei Fremdfabrikaten möglich.

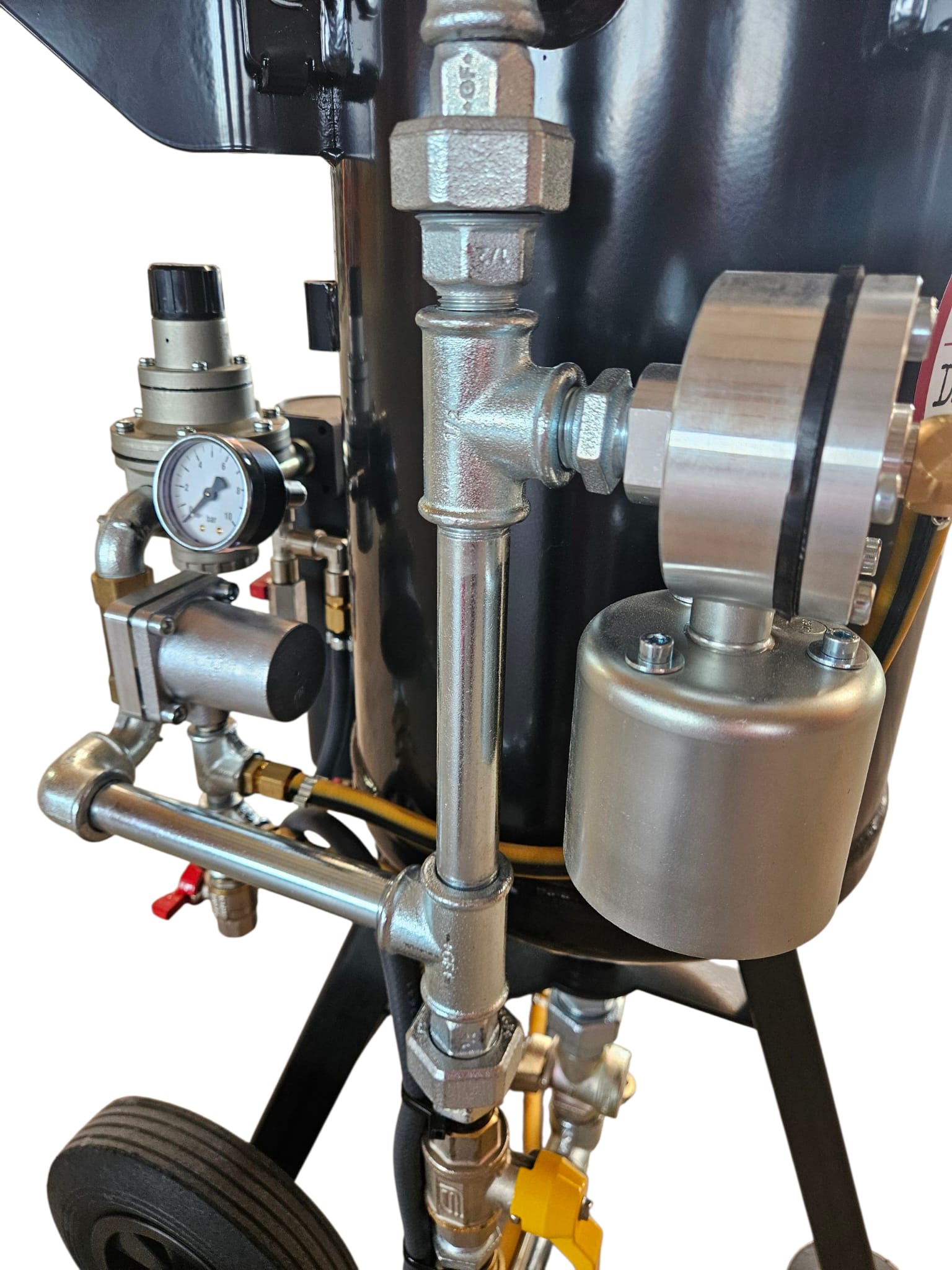

Sandnachlaufstopp-Einrichtung (zum Vergrößern bitte auf das Bild klicken)
